essernet Red de centrales essernet
La red de centrales essernet permite interconectar centrales por cableado o fibra óptica, permitiendo la transmisión de mensajes, control y maniobras entre los elementos de la red. La arquitectura de la red es en anillo cerrado, para el cumplimiento de la norma EN54. El control y maniobras del sistema es configurable por grupos de centrales y por tipo de central, para aislar comunicaciones y controles en red según la jerarquía configurada.

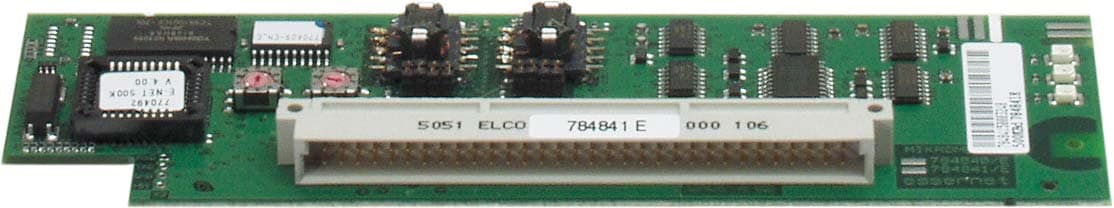

El sistema permite la conexión de nodos repetidores y de nodos con interface de comunicaciones para conexión de la red a Software de gestión gráfica. La red puede trabajar a 62,5kBd (hasta 16 nodos/EN54) o a 500kBd (hasta 31 nodos/EN54). La conexión de nodos en red se realiza con módulo de comunicaciones de red 784841,10 o 784840.10
La red essernet está protegida contra cortocircuitos y cortes, realizando una gestión independiente de comunicaciones por cada extremo de cada nodo, de tal forma que una avería en el cableado de la red no impide que se entregue ningún mensaje a otro nodo de la red.
Mediante la red essernet® es posible conectar hasta 31 centrales o nodos de red (como centrales ciegas, paneles repetidores, interface de datos, etc.). Los eventos e informes producidos en cada central están disponibles en todos los demás equipos cuando se encuentran conectados a la red essernet®. Cada central gestiona las comunicaciones e información enviada y recibida por cada lado de la red. Es posible configurar una arquitectura jerárquica en tres niveles para filtrar la información o permisos en cada nodo.
El software de configuración permite configurar las jerarquías, maniobras y diferentes permisos en la red essernet, directamente al puerto USB de las centrales FlexES o IQ8 o mediante el interface 789060.10 a las centrales 800X. Desde un panel de la red essernet, es posible realizar operaciones de mantenimiento remoto, descargar históricos, etc... sobre otros puntos de la red.
Los sistemas de detección y control de incendios IQ8Control están integrados completamente en el software de gestión gráfica dedicado de Honeywell Life Safety TG, siendo posible el control completo de una red de centrales essernet®, desde uno o varios puestos del Terminal Gráfico. El sistema permite la conexión directa RS-232 vía interface SEI-KIT o IP de una o varias centrales a uno o varios puestos de gestión. El sistema permite opción de redundancia de comunicaciones, para puestos de visualización remota, asegurando el control aun en ausencia del puesto de gestión principal.
El sistema de gestión gráfica TG incorpora módulos de integración para conexión e integración con sistemas de gestión terceros, tipo SCADA, mediante salidas de protocolo estandarizado como MODBUS. De esta forma el software gráfico TG, puede funcionar como pasarela de integración de la red essernet con sistemas de gestión generales del edificio, disponiendo paralelamente de la capacidad de gestión propia y especializada de todos y cada uno de los puntos del sistema.
Las redes de centrales essernet®, disponen de interface para la integración directa con el sistema de megafonía para avisos de alarma (VAS Voice Alarm System) VARIODYN® de Honeywell. La integración permite la activación automática de mensajes pregrabados para evacuación y aviso de los edificios, mediante la programación matricial de zonas, con control y supervisión de todas las líneas, etapas, memorias y entradas en el sistema de megafonía y en el sistema de detección de incendios IQ8Control y FlexES.
Adicionalmente las centrales IQ8Control y FlexES así como los sistemas de centrales en red essernet®, permiten la integración directa en sistemas de gestión de terceros tipo SCADA, mediante el uso directo de su protocolo de salida básico TTL/RS-232.
